В общих чертах можно сказать, что устройство мотоцикла – это сборка его основных частей.

В мотоцикле это:

1. Экипажная (ходовая) часть.

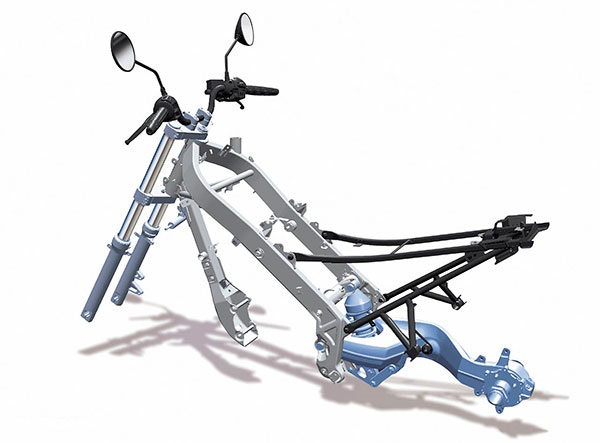

- Рама – основной силовой элемент, на котором размещены все узлы мотоцикла.

• - Передняя вилка. Она создает возможность управления мотоциклом, поглощает толчки и удары по переднему колесу от неровностей на дороге (амортизирует). Сама вилка крепится шарнирно к раме, а уже в ней переднее колесо.

• - Задняя подвеска. Обеспечивает амортизацию заднего колеса. На ней закреплено заднее колесо.

• - Колеса переднее и заднее. Разумеется, служат для перемещения всей машины.

• - Тормозная система. Назначение – сброс (уменьшение) скорости, останов мотоцикла.


  Назначение экипажной части – для крепления основных устройств и груза, для размещения экипажа, и последующего перемещения всего.

2. Двигатель – основной источник энергии, которая необходима для передвижения пассажиров и груза.

3. Силовая передача (трансмиссия).

• - Сцепление. Обеспечивает плавное соединение (разъединение) двигателя и силовой части в начале движения, а также при переключении передач. Дополнительно служит ограничителем предельной нагрузки между двигателем и трансмиссией в прямом и обратном направлении.

• - Коробка передач. Обеспечивает плавное изменение передаточного числа в силовой передаче при изменении режимов движения. Такое изменение позволяет заднему колесу при постоянных оборотах коленчатого вала менять скорость своего вращения. Это в свою очередь меняет тяговое усилие – с уменьшением оборотов увеличивается тяга.

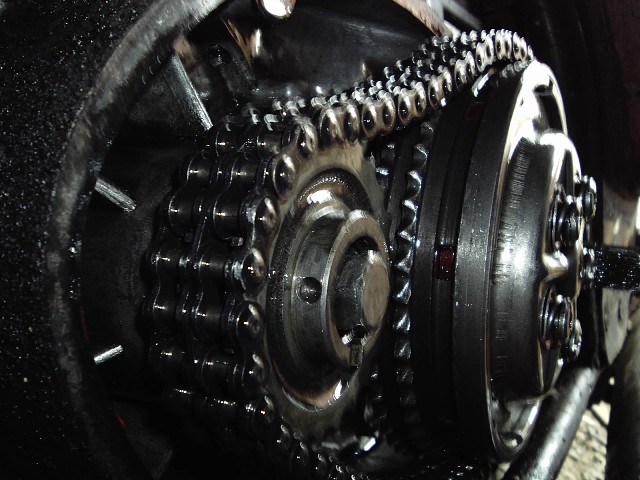

• - Главная передача. Передает энергию от коробки передач на заднее колесо, и в зависимости от диаметра колеса, нагрузки и условий эксплуатации подбирает оптимальное передаточное отношение.


4. Оборудование.

• - Управление мотоциклом.  Это управление:

1. · пассажирской частью

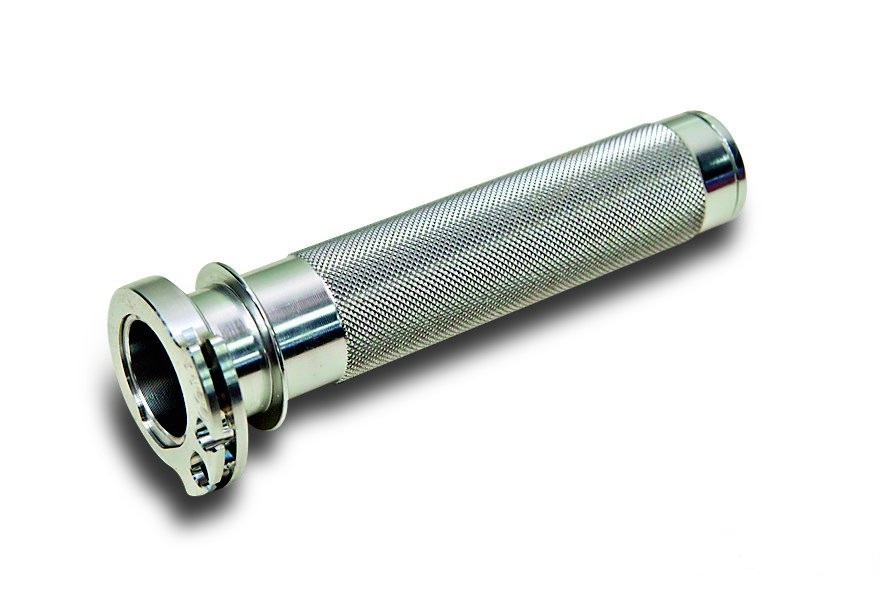

2. · двигателем и силовой частью – замок зажигания, руль, рычаг и педаль тормозов, рычаг сцепления и ручка газа

3. · элементами сигнализации и контроля – фара и габаритные огни, указатели поворота, торможения, спидометр, лампа зарядки аккумулятора.


• - Удобства экипажу.

1. · устройств размещения водителя, пассажиров и грузов – сиденья, подножки, багажник, ящики для инструмента.

2. · элементов защиты — ветровые щитки (защита лица и груди), щитки колес, щитки и предохранительные дуги, защищающие ноги.


• - Коляска (боковой прицеп). Сегодня она является отдельной составляющей частью мотоцикла, прикрепляемой к основному агрегату.
